1

气体灭火控制器

（1）工作电压：交流AC220V  50/60Hz，允许电压变化范围AC176V～AC264V；
（2）功耗：监视状态功耗≤20W；最大功耗≤150W；
（3）备用电源：2个DC12V/7Ah密封铅电池；
（4）气体喷洒输出：DC24V/3A，脉冲方式/持续方式，可调；
（5）辅助24V电源输出：最大0.6A；
（6）电池充电电流：0.6A~0.8A；
（7）液晶屏规格：128×64点，可同屏显示32个汉字信息；
（8）容量可带1个区的气体灭火设备，实现对1个防护区的保护。其中所带设备及数量如下：
电磁阀：2个，额定电压DC24V,最大电流3A；
压力开关：2个，常开触点，动作时闭合；
区域讯响器：1～5个，编码地址范围1～90；
气体释放警报器：1～5个，编码地址范围1～90；
紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围1～90；
输出模块：1～3个，编码地址范围1～90；
点型感烟探测器：1～20个，编码地址范围1～90；
其它探测器（如感温、火焰等）：1～20个，编码地址范围1～90；

2

点型光电感烟火灾探测器

（1）工作电压：总线24V
（2）监视电流≤0.8mA
（3）报警电流≤1.8mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：温度：-10℃～+55℃；相对湿度≤95%，不结露

3

点型感温火灾探测器

（1）探测器类别：JTW-ZCD-G3  P（A1R和BS可设，出厂默认类别在探测器铭牌上标注）
（2）工作电压：总线24V
（3）监视电流≤0.8mA
（4）报警电流≤1.8mA

4

探测器通用底座

DZ-02

5

输入/输出模块

GST-LD-8301

6

火灾声光警报器

（1）工作电压：
信号总线电压：24V       允许范围：16V～28V
电源总线电压：DC24V     允许范围：DC20V～DC28V
（2）工作电流：
总线监视电流≤0.8mA      总线启动电流≤6.0mA
电源监视电流≤10mA       电源动作电流≤90mA
（3）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
（4）声压级：80dB～115dB（前方3m水平处（A计权））
（5）闪光频率：1.0Hz～1.5Hz
（6）变调周期：4s（1±20％）

7

气体释放警报器

（1）工作电压：
信号总线电压：24V     允许范围：16V～28V
电源总线电压：DC24V   允许范围：DC20V～DC28V
（2）工作电流：
信号总线监视电流≤1mA           电源总线监视电流≤2mA
信号总线动作电流≤2mA           电源总线动作电流≤30mA
（3）闪光频率：1.3Hz±20%

8

紧急启停按钮

（1）工作电压：总线24V，允许范围：16V～28V
（2）监视电流：≤0.8mA，报警电流≤10mA
（3）编码方式：电子编码方式，编码范围可在21～30之间任意设定
（4）常开输出触点：额定值DC60V、0.1A，接触电阻≤100mW

9

隔离器

GST-LD-8313

10

智能电源箱

GST-DY-100

11

开关量采集模块

1、采集8路干接点输入；
2、★输出接口：RJ45；
3、通讯协议：MODBUS-TCP
4、光电隔离：5KV；
5、信号浪涌防护：5KA；

12

jhl智能监控管理系统V3.0

实时监测消防主机是否正常，是否有报警信号输出。

13

安装辅材

施工线材，管材等辅材。

七氟丙烷药剂

纯度 ≥99.6%，酸度 ≤3ppm，水含量 ≤10ppm，不挥残留物 ≤0.01%，悬浮或沉淀物不可见

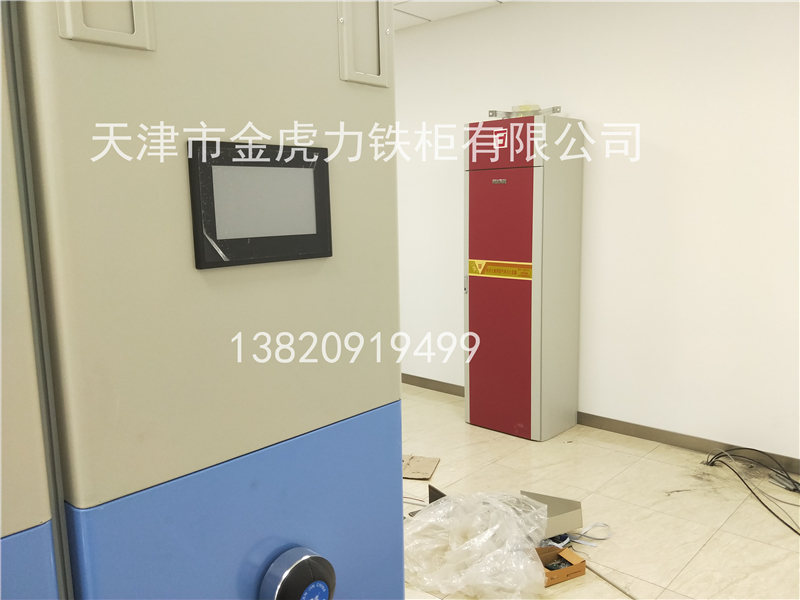

柜式七氟丙烷气体灭火装置

1、生产厂家需提供3C认证；七氟丙烷充装密度：≤950 kg/m3；
2、驱动气体充装压力(20℃时)：2.5MPa/4.2MPa
3、灭火剂喷射时间：≤8s；
4、七氟丙烷贮存容器容积：100L；
5、灭火系统工作电源：AC 220V/50Hz，备用电源：DC 24V；
6、功率消耗：警戒时≤15W，报警时≤30W；
7、最大单区保护容积：150m³
8、启动方式：自动、电气手动、机械应急操作

泄压口

泄压口0.12m²

电线

ZR-RVS2X1.5mm
